車輛主要參數 | ||||
車輛名稱: | 東風天錦車廂可卸式垃圾車 | 整車型號: | SZD5160ZXXD5V(炎帝牌) | |
排放標準: |
國五 |
底盤型號: | DFL1160BX1V | |
環保公告: | 有 | 外型尺寸: | 7300 x 2500 x 2950 | |
燃油種類: | 柴油 | 貨廂尺寸: | x x | |
整車參數 | ||||
總 質 量 :(kg) | 15800 | 接近/離去角(° ) | 20/18 | |
額定質量:(kg) | 8500 | 前懸/后懸: | 1430/1370 | |
整備質量:(kg) | 7105 | 最高車速(km/h): | 98 | |
軸荷: | 5800/10000 | |||
底盤參數 | ||||
底盤型號: | DFL1160BX1V | 批次: | 284 | |
軸 數: | 2 | 前 輪 距: | 1880,1900 | |
軸 距: | 3800,4200,4500,4700,5000 | 后 輪 距: | 1800,1860,1820 | |
額定載客: | 3(含駕駛員) | 彈簧片數: | 7/9+6,8/10+8 | |
輪 胎 數: | 6 | 輪胎規格: | 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5 | |
發動機參數 | ||||
發動機型號 | 發動機生產企業 | 排量 | 功率 | |
ISD210 50 ISD190 50 ISD180 50 EQH180-52 EQH180-53 ISB180 50 ISD270 50 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風商用車有限公司 東風商用車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 6700 4500 4752 4752 5900 6700 |
155 144 132 132 132 132 198 |
|
產品說明 | ||||
底盤說明:東風天錦國五底盤,4500mm軸距,國五康明斯180馬力發動機,4.5T前橋,9噸后橋,東風6檔變速箱,9.00R20鋼絲胎,帶空調,ABS。 產品介紹:車廂可卸式垃圾車也叫拉臂式垃圾車,是一種采用高新設計可伸縮的鉤臂,實現垃圾廂的二次吊裝,自吊上放下,可自行傾倒垃圾。 該車結構簡單,操作穩定方便,裝卸效率高,機械化程度高,節省人力。一車可帶多個大廂,在裝卸的運輸過程中可有效地避免二次污染。 組成部分:國內知名品牌東風底盤(全國聯保)、垃圾箱、取力器、多路換向閥、拉臂、液壓系統、操作系統等組成。(舉升油缸及鎖緊油缸系我廠自行研發生產的雙作用油缸。) 結構設計:是在底盤上設附車架,在附車架上安放垃圾箱,并安裝吊裝裝置。拉臂主液壓缸是吊裝、卸載垃圾的主要傳動裝置,控制其伸縮可完成吊裝垃圾箱、卸垃圾以及卸下空垃圾箱的工作過程,拉臂主液壓缸一端連接在附車架的尾端靠駕駛室一端,另一端則連接在拉臂上。在附車架 的尾端設有支撐腿,并通過后支撐液壓缸的伸縮將支撐腿支撐于地面或收回,支撐地面時起到了支點后移的作用,便于平穩地起吊滿載的垃圾箱體,底盤因而不會被抬起。 液壓系統:由油箱、油泵、多路換向閥、液壓缸、濾油器和管路組成,該系統能實現裝卸垃圾的各種專用功能。 操作系統:通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成拉廂和卸料工作。(在操作多路換向閥時應掛上取力器帶動油泵工作) 主要特點:垃圾收集方式簡便、高效、環保性好(不產生二次污染),質量可靠,故障率低,維護方便,運行費用低等特點。廣泛適用于適用于市政環衛、市政、廠礦企業、物業小區、垃圾多而集中的居民區、城市街道垃圾處理。 |
||||

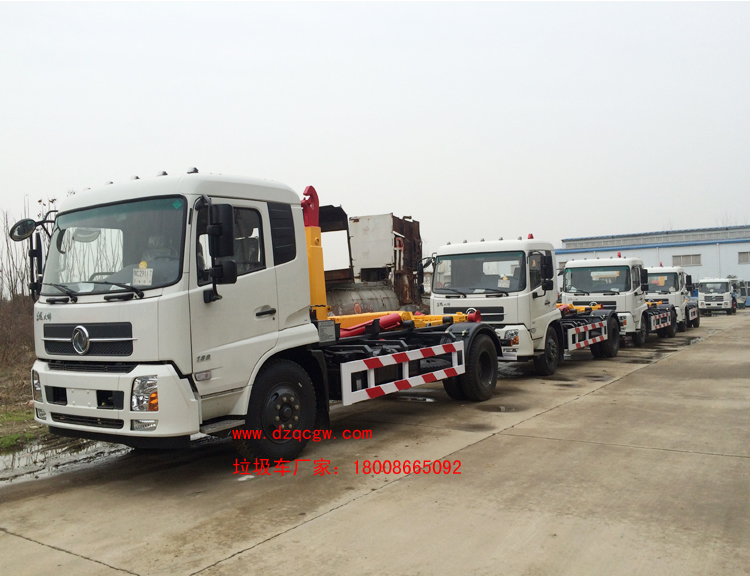

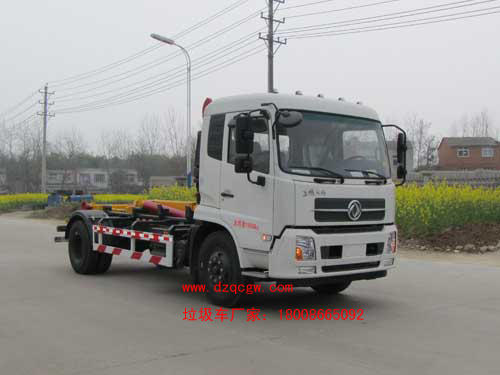

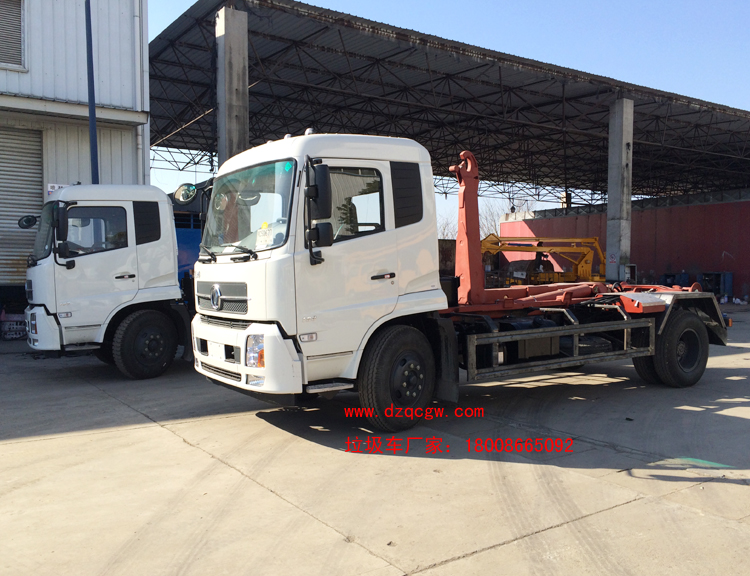

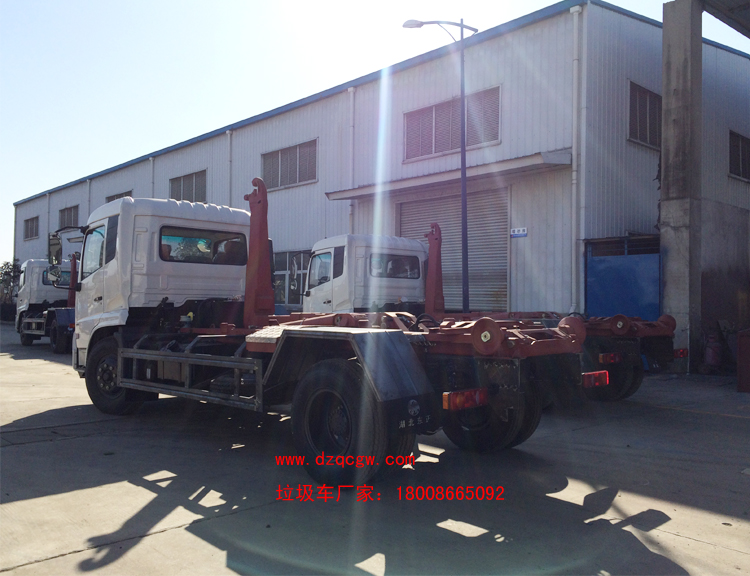

多方位圖 | ||||
|
