車輛主要參數 | ||||
車輛名稱: | 重汽單橋壓縮式對接垃圾車 | 整車型號: | SZD5161ZDJZ5(炎帝牌) | |
排放標準: |
國五 |
底盤型號: | ZZ1161H501GE1 | |
環保公告: | 有 | 外型尺寸: | 7800,7600 x 2500 x 3200 | |
燃油種類: | 柴油 | 貨廂尺寸: | x x | |
整車參數 | ||||
總 質 量 :(kg) | 16000 | 接近/離去角(° ) | 13/20 | |
額定質量:(kg) | 8000,8065 | 前懸/后懸: | 1250/1850 | |
整備質量:(kg) | 7805 | 最高車速(km/h): | 95 | |
軸荷: | 6000/10000 | |||
底盤參數 | ||||
底盤型號: | ZZ1161H501GE1 | 批次: | 273 | |
軸 數: | 2 | 前 輪 距: | 1825,1960,2035 | |
軸 距: | 3800,4200,4500,4700,5000 | 后 輪 距: | 1800,1860 | |
額定載客: | 3,2(含駕駛員) | 彈簧片數: | 3/4,3/5,3/9+8,11/9+8,3/2+- | |
輪 胎 數: | 6 | 輪胎規格: | 275/80R22.5,10.00R20,9.00R20,10.00-20 | |
發動機參數 | ||||
發動機型號 | 發動機生產企業 | 排量 | 功率 | |
MC05.18-50 MC05.21-50 |
中國重型汽車集團有限公司 中國重型汽車集團有限公司 |
4580 4580 |
132 151 |
|
產品說明 | ||||
底盤說明:重汽斯太爾單排駕駛室,4500,4700mm軸距,德國180馬力國五發動機,6檔變速箱,3.2噸前橋,8噸后橋,9.00R20鋼絲胎,空調ABS。軸距/整車長對應關系為:4700/7800,4500/7600。 組成部分:國內知名品牌東風原裝底盤(全國聯保)、箱體(密封式)、取力器、多路換向閥、液壓系統、操作系統等組成。 車廂:采用16號低合金槽鋼與優質碳鋼鋼板全密封焊接而成,用8組連接板與專用車底盤大梁連成一體,設計美觀、結構合理,裝卸方便。 進料結構:壓縮垃圾站將垃圾壓縮成塊后將垃圾塊垂直舉起,并打開壓縮箱排泄門,這時垃圾車箱體后門向上旋轉開啟,垃圾車后門與壓縮箱后門對接,之后垃圾塊被壓縮箱內的推板水平推進到垃圾車箱體內,完成垃圾裝載后關閉垃圾車后門,將垃圾運到垃圾處理地進行傾卸。 卸料結構:系用箱卸料,由兩只液壓油缸直接舉升車廂進行卸料,箱底與地面夾角不小于45度,以實現垃圾依靠自重能自行卸下的專用自卸運輸車。 液壓系統:由油箱、油泵、多路換向閥、液壓缸、濾油器和管路組成,該系統能實現裝卸垃圾的各種專用功能。 操作系統:通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成裝料和卸料工作。(在操作多路換向閥時應掛上取力器帶動油泵工作) 主要特點:垃圾收集方式簡便、高效.環保性好(不產生二次污染),整車?yán)眯矢撸|(zhì)量可靠,故障率低,維護方便,運行費用低等特點。 |
||||

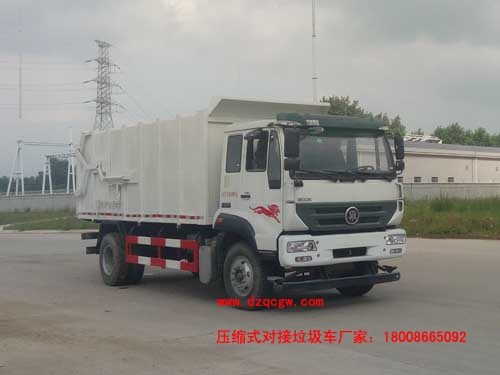

多方位圖 | ||||
|
